Garážová vrata

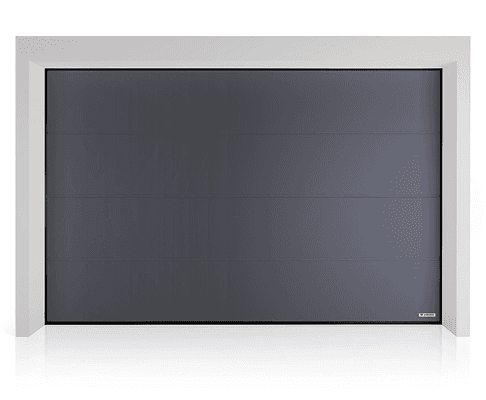

Segmentová vrata UniTherm

Trvanlivost

• Vrata UniTherm splňují přísné normy pro odolnost proti působení větru, pronikání vody a propustnosti vzduchu
• unikátní technologické řešení s použitím panelů nové generace INNOVO o síle 60 mm má vliv na prodloužení doby užívání vrat a na zachování jejich estetického vzhledu na dlouhá léta
• garance životnosti v rozsahu 25 tisíc cyklů = 17 let bezporuchové činnosti při 4 cyklech denně
• vrata respektují nejvyšší nároky na bezpečnost, jsou vybavena bezpečným systémem zkrutných pružin i bezpečnostní brzdou.

Panel INNOVO 60 mm

Unikátní panel INNOVO tvoří uzavřená konstrukce, obsahuje 5-vrstvé ohnutí plechu v místě upevnění závěsů zajišťují pevnou konstrukci a výplň izolační pěnou o síle 60 mm a speciální systémy těsnění a clon se projevují ve skvělých parametrech tepelné izolace vrat.

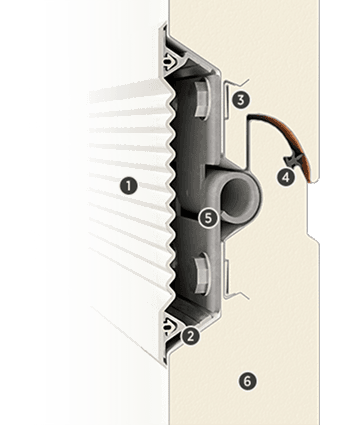

Průřez panelu společně s mezipanelovou clonou, upevňovanou na vnitřní straně pláště vrat:


1. Pružná clona mezi panely.
2. Hliníkový profil upevňující pružné clony.
3. Pět vrstev plechu v místě upevnění závěsů.
4. Těsnění mezi panely.
5. Skrytý závěs.
6. Polyuretanová pěna.

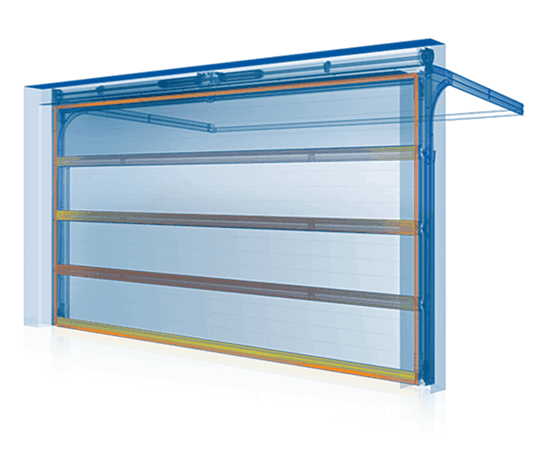

Účinná tepelná izolace

Vrata UniTherm vznikla pro potřeby nízkoenergetického stavebnictví. Plně využívá tepelné vlastnosti panelu INNOVO o tloušťce 60 mm a v něm použitých systémů těsnění. Výsledkem je více ušetřené energie v domácnosti, protože byly eliminovány tepelné ztráty na nejvíce neuralgických místech pláště vrat. Koeficient tepelného průniku panelu je 0,33 W/m2K, což so projevuje výbornou tepelnou izolací celých vrat s tepelným koeficientem na úrovni 0,79 W/m2K (pro vrata s referenčními rozměry 5 500 x 2 250 mm).

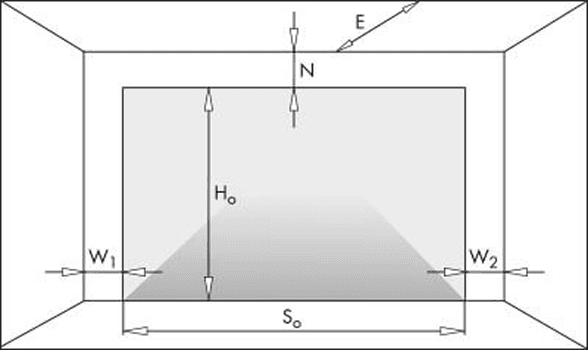

Montážní rozměry

Montážní rozměry a jejich označení jsou potřebné pro správný výběr a montáž garážových segmentových vrat:

• So – šířka otvoru, rozměr na zakázku,
• Sj – šířka vjezdu po montáži vrat,
• Ho – výška otvoru, rozměr na zakázku,
• Hj – výška vjezdu po montáži vrat,
• N – minimální vyžadovaný překlad,
• W1 – minimální potřebný prostor po stranách,
• W2 – minimální potřebný prostor po stranách,
• E – minimální hloubka garáže s volným prostorem pod stropem,
• Ls – délka kolejničky pohonu.
