Prime

Segmentová vrata PRIME

Exklusivní řešení

  • Dvoukřídlá vrata s pevnou konstrukcí montovaná na systémové ocelové nebo zděné sloupky prostřednictvím montážních destiček
  • křídla se pohybují na závěsech umístěných v ose vrat, pasivní křídlo má západku
  • výplň tvoří ocelové profily nebo pruty viz vzory výplně
  • ruční vrata jsou vybavena zámkem a západkou blokující pasivní křídlo do podloží
  • ve vratech s pohonem není zámek ani západka, blokační funkci plní pohon.

Panel INNOVO 60 mm

Unikátní panel INNOVO tvoří uzavřená konstrukce, obsahuje 5-vrstvé ohnutí plechu v místě upevnění závěsů zajišťují pevnou konstrukci a výplň izolační pěnou o síle 60 mm a speciální systémy těsnění a clon se projevují ve skvělých parametrech tepelné izolace vrat.

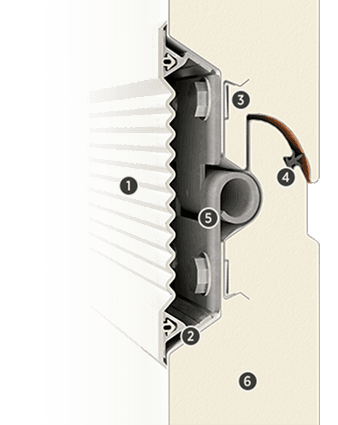

Průřez panelu společně s mezipanelovou clonou, upevňovanou na vnitřní straně pláště vrat:


  1. Pružná clona mezi panely.
  2. Hliníkový profil upevňující pružné clony.
  3. Pět vrstev plechu v místě upevnění závěsů.
  4. Těsnění mezi panely.
  5. Skrytý závěs.
  6. Polyuretanová pěna.

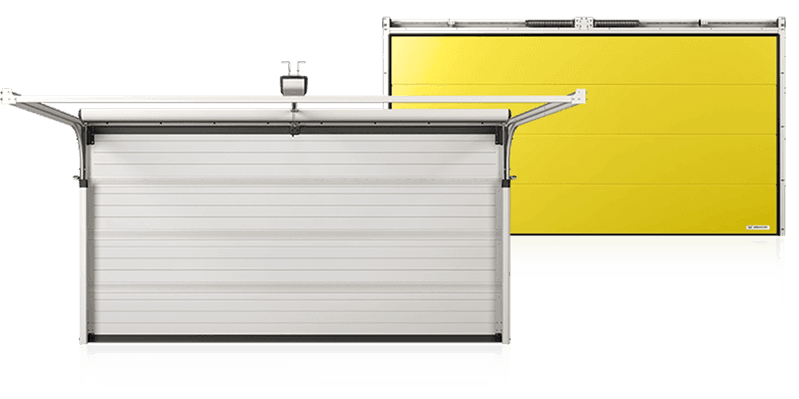

Bezpečnost v každém detailu

Jednotlivé bezpečnostní systémy na sobě navzájem závisí a spolupracují s cílem dosažení maximální bezpečnosti. Například pevné kryty vodicích kolejniček, pohyblivé kryty válečků, integrovaný kryt hřídele a pružin, postranní kryty hřídele a pružin a pružné, vnitřní clony spojovacích míst mezi panely.

Postranní kryty hřídele

Pružné clony mezi panely

Pružné clony mezi panely

Svislé kryty vodicích kolejniček

Svislé kryty vodicích kolejniček

Integrovaný kryt hřídele a pružin

Integrovaný kryt hřídele a pružin

Optická nadkrytová čidla

Optická nadkrytová čidla

Pohyblivé kryty válečků a vodicích kolejniček

Pohyblivé kryty válečků a vodicích kolejniček

Fotobuňka

Fotobuňka


Účinná tepelná izolace

Provedení telepné izolace kvalifikuje vrata PRIME mezi výrobky doporučované pro energeticky úsporné a dokonce i pasivní objekty. Vrata zajišťují maximalizaci energetických úspor a co největší omezení tepelných ztrát v budově.

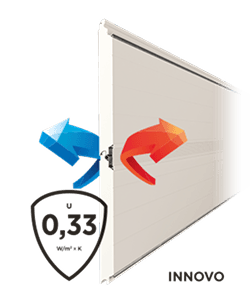

Panel INNOVO s dvojitým horním a dolním těsněním pláště vrat a mezipanelovými clonami dosahuje skvělého koeficient tepelného průniku na úrovni 0,33 W/m2K.


Dodatečné vnitřní horní těsnění

Dodatečné vnitřní horní těsnění

Gumová těsnění – clony mezi panely

Gumová těsnění – clony mezi panely

Dvojité spodní těsnění

Dvojité spodní těsnění

Horní těsnění vrat

Horní těsnění vrat

Těsnění mezi panely

Těsnění mezi panely

Postranní těsnění

Postranní těsnění



Vzory

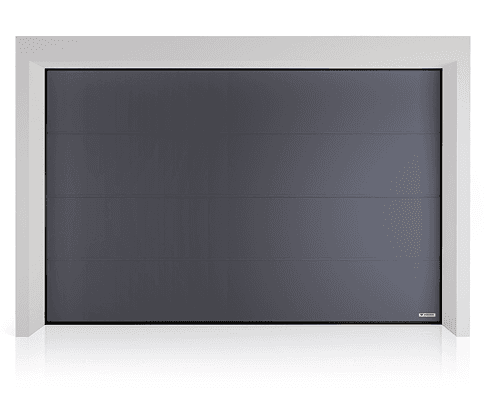

Vrata s panelem bez prolisů

Vrata s panelem bez prolisů

Vrata s panelem vysokým prolisem

Vrata s panelem vysokým prolisem

Vrata s ozdobnými aplikacemi

Vrata s ozdobnými aplikacemi

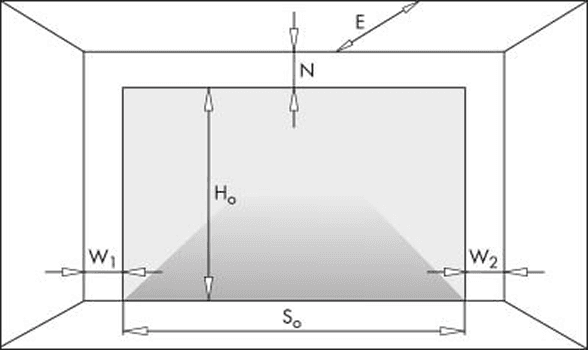

Montážní rozměry

Montážní rozměry a jejich označení jsou potřebné pro správný výběr a montáž garážových segmentových vrat:

  • So – šířka otvoru, rozměr na zakázku,
  • Sj – šířka vjezdu po montáži vrat,
  • Ho – výška otvoru, rozměr na zakázku,
  • Hj – výška vjezdu po montáži vrat,
  • N – minimální vyžadovaný překlad,
  • W1 – minimální potřebný prostor po stranách,
  • W2 – minimální potřebný prostor po stranách,
  • E – minimální hloubka garáže s volným prostorem pod stropem,
  • Ls – délka kolejničky pohonu.



Vzorová kalkulace

Sekční garážová vrata PRIME - hladká výplň, bez prolisu, barva RAL 7016 (antracit). Automatické
ovládání:

  • So – šířka otvoru: 2 500 mm
  • Ho – výška otvoru: 2 200 mm

Cena provedení: 64 300 Kč bez DPH

(své poptávky s uvedením rozměru So a Ho uveďte do poptávkového formuláře níže.)
